Montaje de estructura Pegaso C4
Forma de montar estructura Pegaso C4 para chasis fijos Cosmi:
La instalación de la estructura Pegaso se realiza de una manera rápida y sencilla. Por medio de este manual de instalación podrá colocar la estructura Pegaso de Cosmi con su función Rodax de una forma precisa, para lograr un acabado en fachada profesional.
Cómo realizar el montaje de estructura Pegaso C4

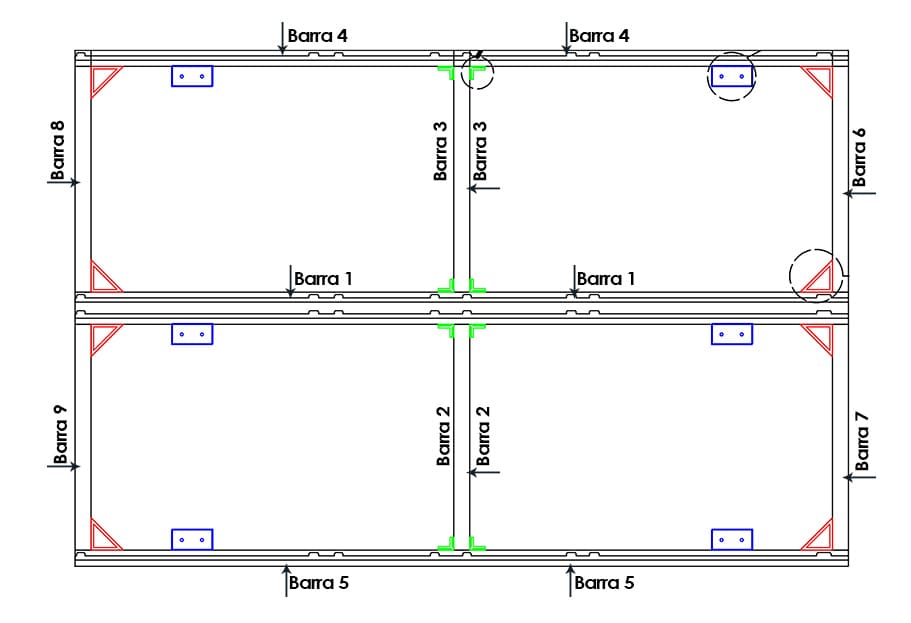

Para poder facilitar el montaje seguir hemos colocado a cada barra un número de forma que sea más fácil explicar su montaje y realizar el mismo. Mirar el dibujo técnico inferior
Montaje de estructura Pegaso C4

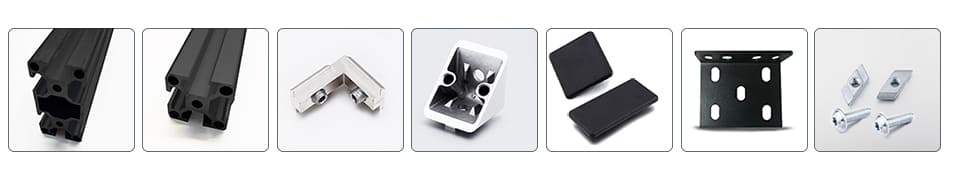

Listado de materiales que componen la estructura Pegaso C4
- Barra de 40*80*1920mm (2748192). Central. 1und
- Barras de 40*40*1920mm (2744192). 2und
- Barras de 40*40*56mm (2744056). 6und
- Empalme angular L cubrejuntas (281100). 8und
- Abrazadera para estructura (281105). 4und
- Embellecedor de abrazadera para estructura (281104). 4und
- Tornillos M8 para pletinas a pared (284107). 8und
- Tuercas para tornillos M8 de pletinas (284103)
- Pletinas en L para anclaje a pared (2712105). 4und
- Embellecedores para perfiles 40*40 (283102). 4und
- Embellecedores para perfiles 40*80 (283103). 2und

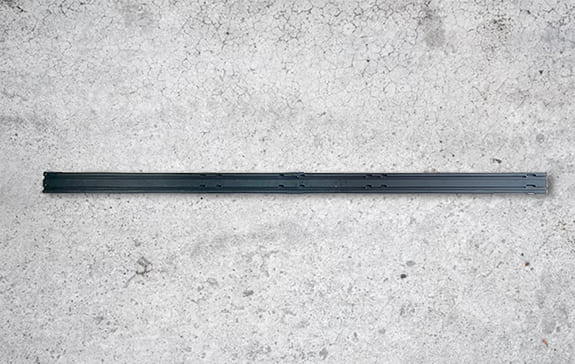

#PASO 1: Colocación de la barra central 40*80
Para comenzar con la instalación de la estructura Pegaso C4. El primer paso es colocar la barra 1 (2748192).
Normalmente esta instalación se suele realizar en el suelo para luego, con la estructura montada colocarla en el lugar que se necesite.
Montaje de estructura Pegaso C4

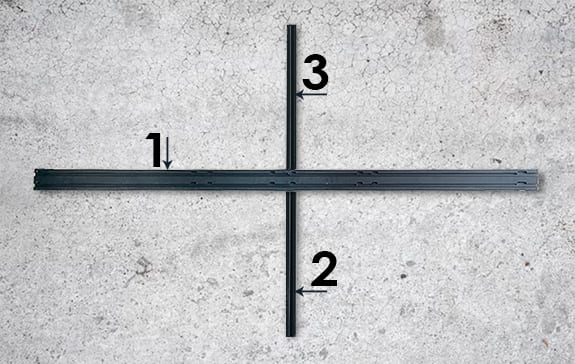

#PASO 2: colocación de las barras/ perfiles 2 y 3
Este paso es muy importante. Se colocan en el suelo las barras de 40*40 centrales (2744056) perfiles 2 y 3. Este paso es la antesala al siguiente que será la unión entre la barra central de 40*80 con estas barras de 40*40.
Sigue el dibujo técnico explicativo para colocar las barras, como verás estas barras 2 y 3 se colocan en el centro.
Montaje de estructura Pegaso C4

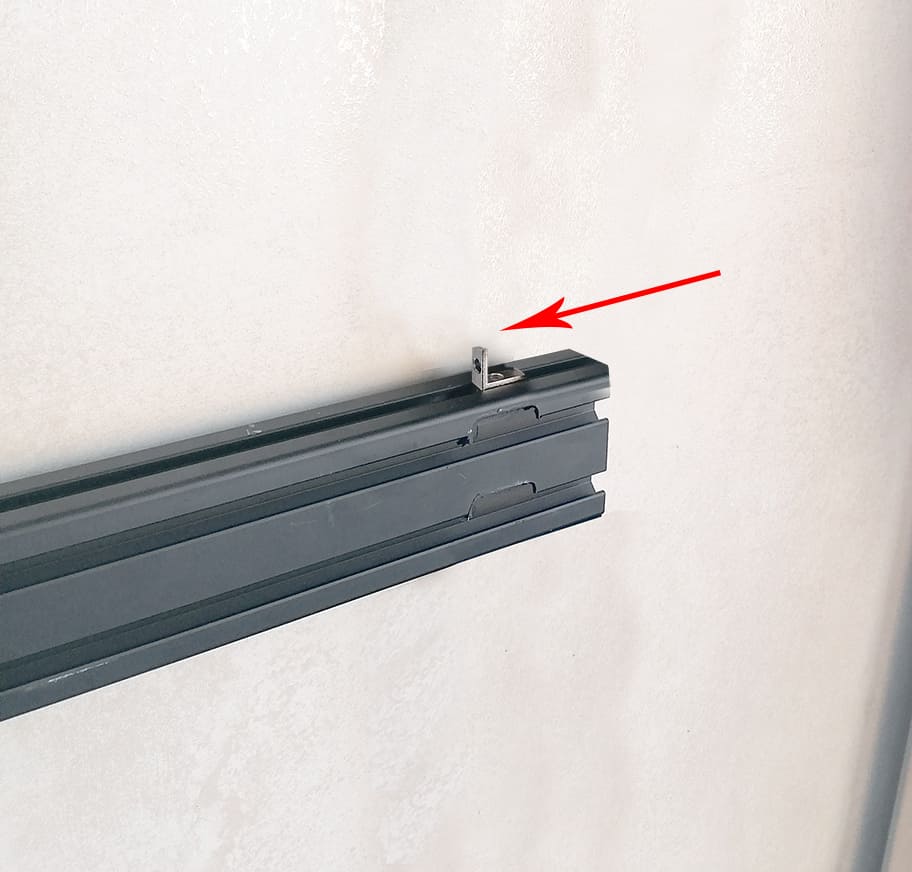

#PASO 3: Unión y atornillado de barra 1 a barras 2 y 3
Con la colocación de las barras 2 y 3 en el suelo previamente realizado en el paso 2. Tenemos todo preparado para el paso 3.
En el paso tres insertamos el empalme angular (281100) por los extremos del rail de la barra 1, hasta llegar a la parte central y colocar los 4 empalmes en sus respectivas posiciones.
Es muy importante hacer los pasos en este orden ya que si no, no podremos insertar por el rail de la barra 1 y de la barra 2 y 3 los empalmes angulares.

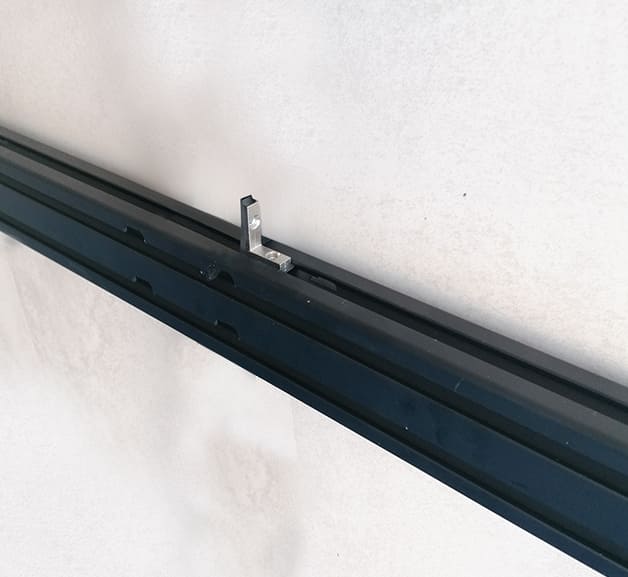

- 1. Se insertan las cuatro uniones en L (281100) por el rail del perfil central (barra1)

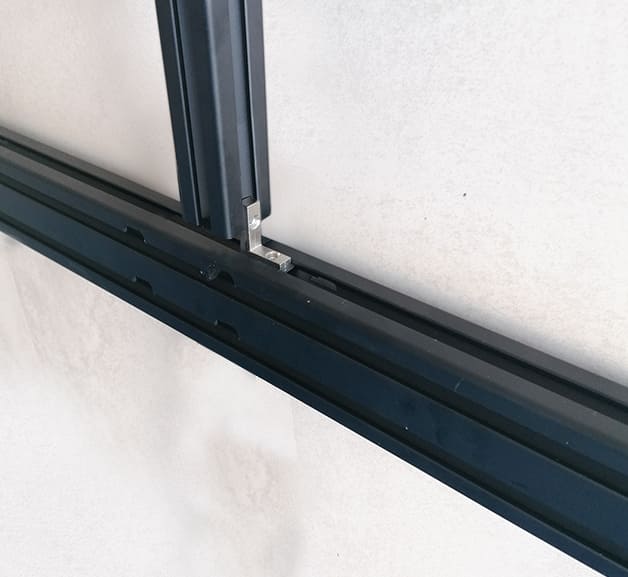

- 2. Cuando se llega al centro se separa un poco las barras 2 y 3. Para poder insertar el otro extremo de la unión en L en el perfil 40X40. Barras 2 y 3

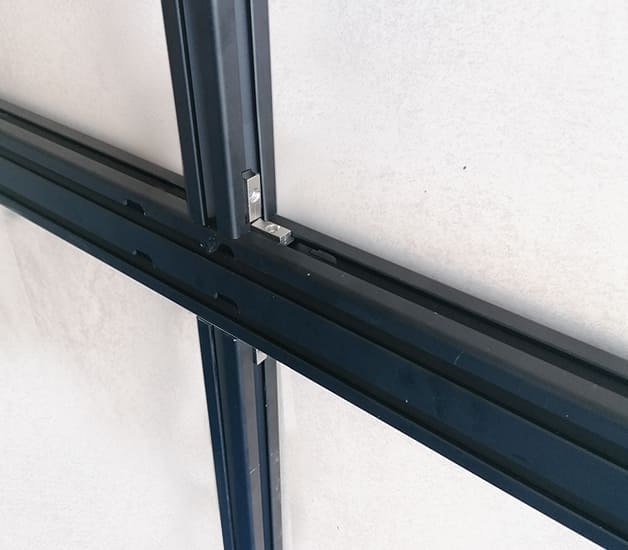

- 3. Una vez insertada la L tanto en el rail de la barra 1 como en el de las barras 2 y 3 se procede a apretarlo. Recuerda que lleva 4 uniones en izquierda y derecha de arriba y abajo. Quedando en el centro 4 uniones como se muestra en la foto inferior
Montaje de estructura Pegaso C4

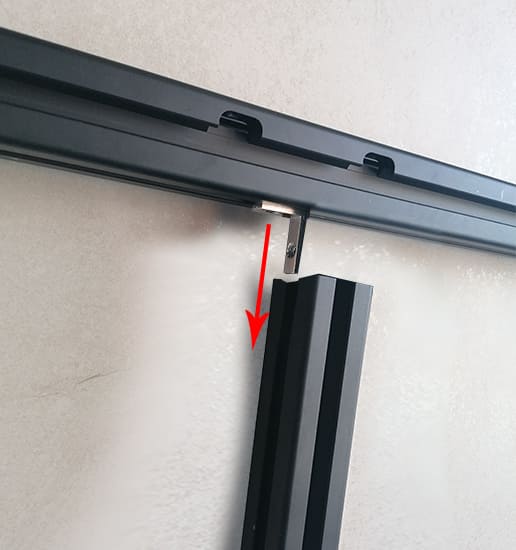

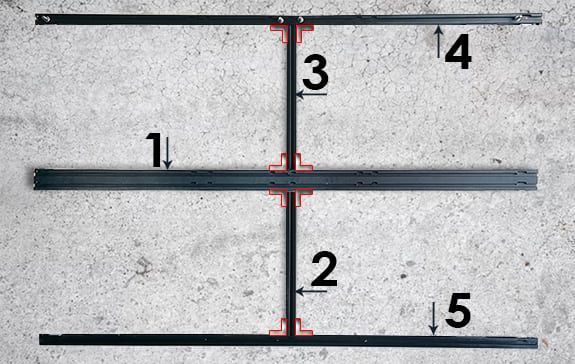

#PASO 4: Unión de barras 4 y 5
Una vez ya se ha montado la cruz central de la estructura Pegaso. Llega el siguiente paso, la unión de las barras 4 y 5 (40*40*192) a la estructura central, es decir, la barra superior e inferior de la estructura. Este paso se realizará con las uniones en L (281100) utilizadas en el paso anterior.
Por lo que se procede a insertar las dos uniones en L en su posición adecuada por los extremos del rail para poder insertarlo. Después esta unión en L se desplaza por el rail hasta el centro.
Este paso se realiza igual con la barra 4 y con la barra 5.
Montaje de estructura Pegaso C4

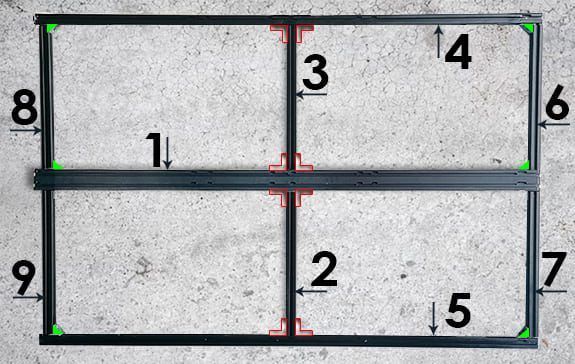

#PASO 5: Colocación de barras laterales
una vez montado el centro de la estructura y la parte superior e inferior, llega el momento de colocar los laterales restantes para dejar una estructura Pegaso totalmente terminada.
Para ello utilizaremos las barras 6 y 7 en la parte derecha y barra 8 y 9 en la parte izquierda. Es decir, atornillaremos las barras restantes de 40*40*0,56mm. Para ello utilizaremos la abrazadera para estructura (281105) en cada esquina, tal y como se muestra en el dibujo
Cuando se coloquen todas las abrazaderas colocarles su respectivos embellecedores (281105)

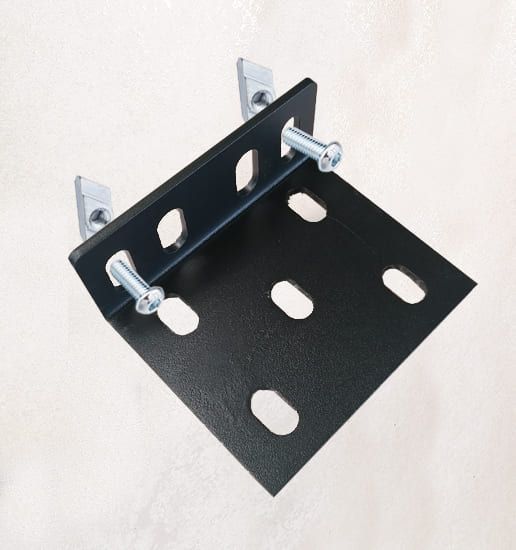

#PASO 6: Preparación de pletinas en L
En este paso vamos a preparar las pletinas que luego irán a la pared. Para ello cogemos dos tornillos M8 (284107) y los pasamos a través de los dos agujeros de la pletina y le colocamos la tuerca en el final (28103)

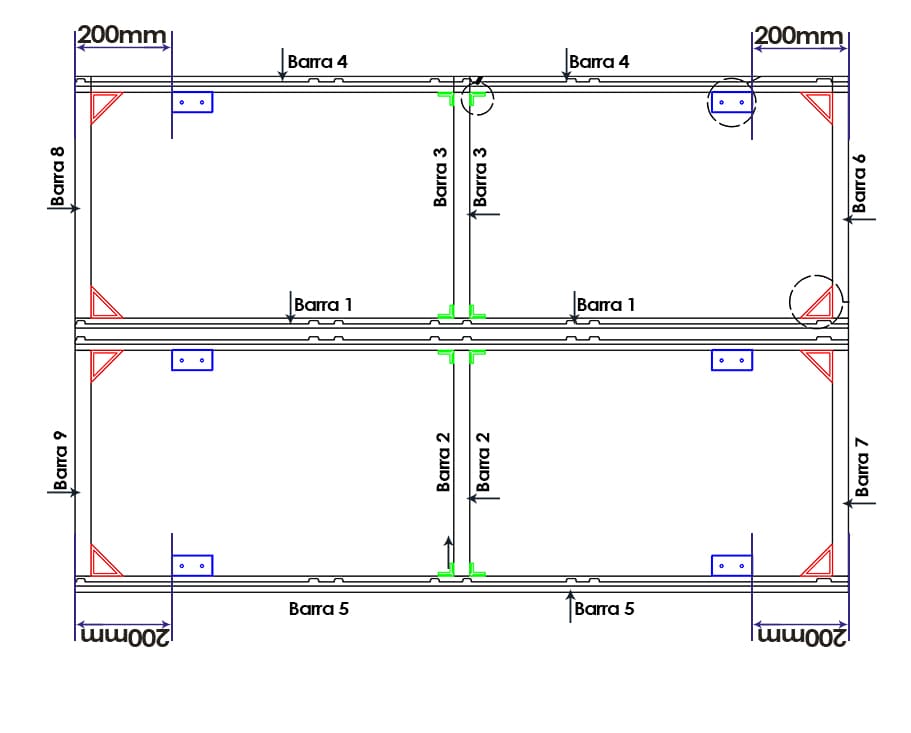

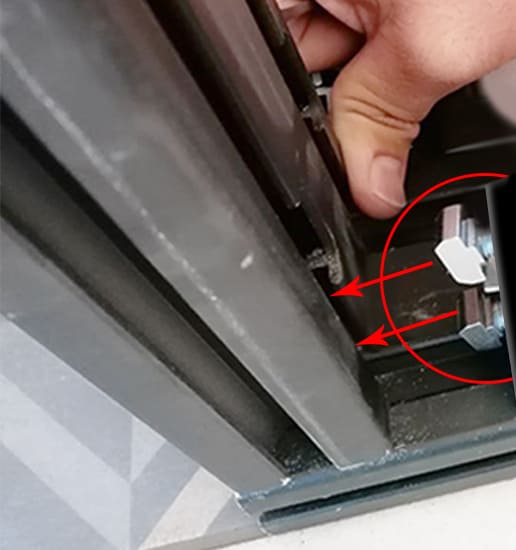

#PASO 7: Anclaje de pletinas al chasis
Con todos los tornillos y tuercas colocados en sus respectivas pletinas, se procederá a colocar dichas pletinas en el chasis. Estas irán atornilladas a unos 200mm del lateral.
Para atornillarlas es tan sencillo como insertar la tuerca (28103) en el perfil y una vez insertadas se le da vueltas al tornillo que al girar la tuerca girará con él y se pondrá en horizontal al raíl. Quedando una sujeción segura

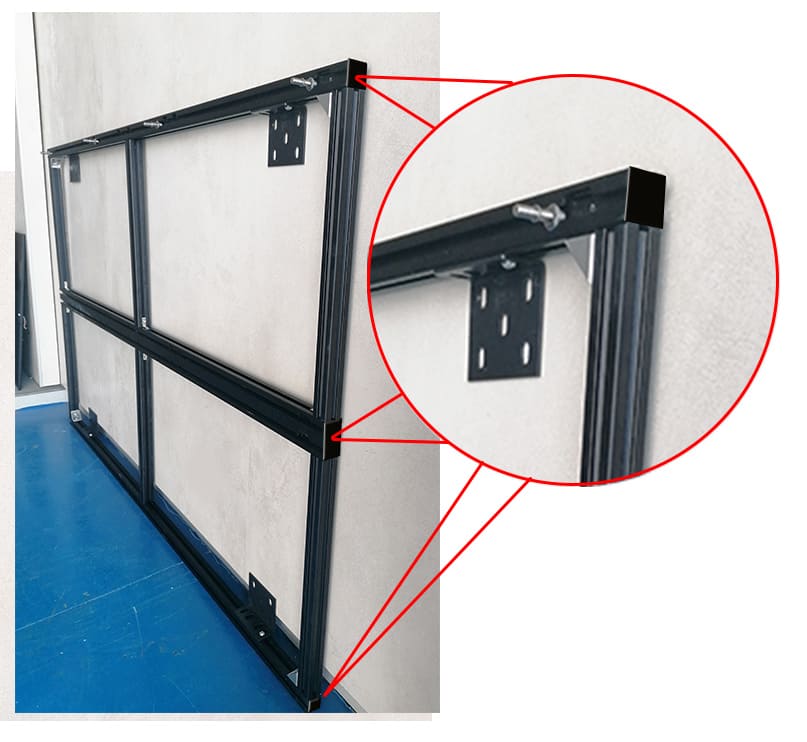

#PASO 8: colocación de los embellecedores
Una vez la estructura esta terminada poner embellecedores en o tapones en los diferentes extremos de las barras. Primero los cuatro tapones de 40*40 en los respectivos finales, es decir, colocar los tapones en los dos extremos de la barra 4 y barra 5. Y los dos tapones a la barra central (barra 1) de 80X40
La estructura ya estaría lista para anclar a la pared.
PRECAUCIÓN: Recuerda que a la hora de colocar en la pared, esta debe estar alineada y nivelada de manera que la estructura quede totalmente recta para que el sistema Rodax gire perfectamente
A al hora de instalar en pared otra opción es atornillar primero, ya sea con taco químico u otra solución, las pletinas en la pared y más tarde colocar y anclar la estructura para tener el menor tiempo la estructura suspendida y sea más fácil de atornillar.
Una vez toda la estructura está montada se pueden instalar las pantallas Cosmi de chasis fijo. Para ello se colocan los cuatro tornillos Rodax a las cuatro esquinas de cada cabina fija y a través de cada espaciador de estructura se pueden insertar en el rail.
En nuestras instalaciones puedes encontrar más casos prácticos de montajes de productos Cosmi Full Color.
